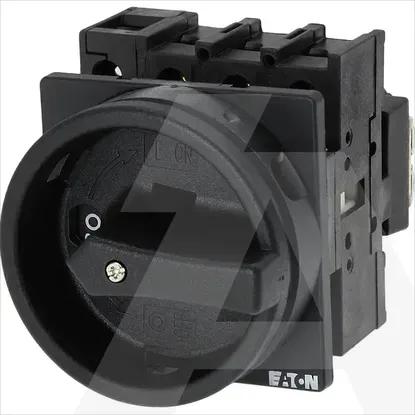

P1-25/EA/SVB-SW/N

Izvedba kao glavni prekidač

Da

Izvedba kao instalacija za zaustavljanje u nuždi

Ne

Nazivni radni napon

690 - 690V

Maks. nazivni radni napon Ue AC

690V

Nazivna trajna struja na AC-23, 400 V

25A

Nazivna trajna struja Iu

25A

Izvedba kao prekidač za održavanje/servis

Da

Nazivna kratkotrajna podnosiva struja lcw

0.64kA

Nazivna radna snaga pri AC-3, 400 V

7.5kW

Nazivna radna snaga pri AC-23, 400 V

13kW

Broj NC pomoćnih kontakata - normalno zatvoreni kontakt

0

Izvedba kao sigurnosni prekidač

Ne

Izvedba kao prekidač za vožnju unazad

Ne

Nazivna trajna struja na AC-21, 400 V

25A

Motorni pogon opcijski

Ne

Opcionalno oslobađanje napona

Ne

Uvjetovana nazivna struja kratkog spoja Iq

50kA

Konstrukcija uređaja

Ugradbeni uređaj fiksna ugradna tehnika

Broj polova

4

Preklopna snaga na 400 V

13kW

Prikladno za prednju montažu s 4 rupe

Da

Prikladno za prednji centar za montažu

Ne

Vrsta upravljačkog elementa

Okretni pogon spojke vrata

Pogodno za montažu razvodne ploče

Ne

Prikladno za međumontažu

Ne

Mogućnost međusobnog zaključavanja

Da

Vrsta električnog priključka glavnog kruga

Vijčani spoj

Element kontrole boje

Crno

Broj NO pomoćnih kontakata - normalno otvoreni kontakt

0

Broj prekidača

1

Broj C/O pomoćnih kontakata - preklopni kontakt

0

Pogodno za podnu montažu

Ne

Integrirani motorni pogon

Ne

Stupanj zaštite (IP), prednja strana

IP65

S prethodno sastavljenim kabelima

Ne

Širina

83mm

Stupanj zaštite (NEMA)

12

Dubina

119mm

Visina

65mm
