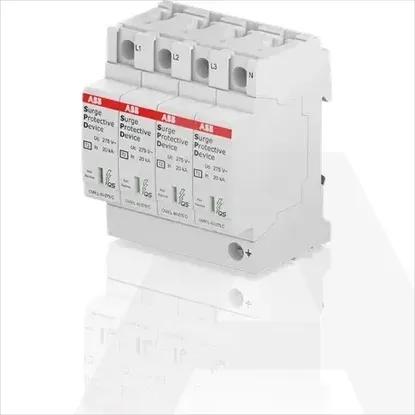

2CTB803873R5600 | OVR T2 4L 40-275 P QS
Šifra: 1661289
ProizvođačABB
Kataloški broj2CTB803873R5600
Tip proizvodaUređaj za zaštitu od prenapona za sustave napajanja
EAN kod3660308520548
Detalji
- •ODVODNIK PRENAPONA, TIP T2, 275V, UTIČNI
- •Zaštita od munje, prenapona i oprema za uzemljenje
- •Uređaj za zaštitu od prenapona za sustave napajanja
- •1 KOM
- •ABB
Tehničke specifikacije
Stupanj zaštite (IP)IP20
Način montažeDIN tračnica (gornja tračnica) 35 mm
Veličina konstrukcije4 modularni razmak
Maks. trajni napon AC275V
Signalizacija na uređajuOptički
Broj vodiča (bez uzemljenja)4
Maks. trajni napon DC-V
Razina zaštite od napona1.1kV
Nazivni napon AC230V
Stupanj zaštite od napona LN1.1kV
Maks. presjek vodiča savitljiv (finožilni)16mm²
Maks. presjek vodiča puni (puni, višežilni)25mm²
Integrirani pomoćni osiguračNe
Nazivni napon DC-V
S kontaktom za daljinsku signalizacijuNe
Stupanj zaštite od napona N-PE1.1kV
Nazivna udarna struja pražnjenja (8/20)40kA
Konfiguracija sustava DCNe
Konfiguracija sustava TNDa
Konfiguracija sustava ITNe
Konfiguracija sustava TN-SDa
Konfiguracija sustava TN-CNe
Konfiguracija sustava TTNe
Konfiguracija sustava ostaloNe
Konfiguracija sustava TN-CSDa
Maks. PV-napon-V
Vrsta kategorije 2Da
Maks. udarna struja pražnjenja (8/20)160kA
Prekidna sposobnost kratkog spoja (Isccr)100kA
Maks. prekostrujni zaštitni uređaj, paralelni spoj (osigurač)125A
Maks. prekostrujni zaštitni uređaj, serijski spoj (osigurač)125A
Integrirana zaštita od kratkog spojaNe
Integrirana zaštita od kratkog spoja selektivna prema osiguraču gG-A
Bez struje curenjaNe
