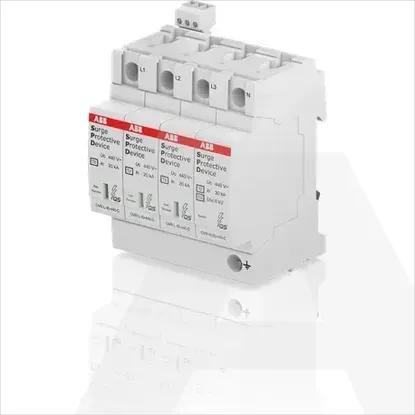

2CTB803973R1500 | OVR T2 3N 40-440 P TS QS
Šifra: 1661300
ProizvođačABB
Kataloški broj2CTB803973R1500
Tip proizvodaUređaj za zaštitu od prenapona za sustave napajanja
EAN kod3660308520005
Detalji
- •ODVODNIK PRENAPONA,TIP T2, 440V, UTIČNI, POMOĆNI K
- •Zaštita od munje, prenapona i oprema za uzemljenje
- •Uređaj za zaštitu od prenapona za sustave napajanja
- •1 KOM
- •ABB
Tehničke specifikacije
Način montažeDIN tračnica (gornja tračnica) 35 mm
S kontaktom za daljinsku signalizacijuDa
Veličina konstrukcije4 modularni razmak
Broj vodiča (bez uzemljenja)4
Razina zaštite od napona2.1kV
Nazivni napon AC230V
Stupanj zaštite od napona LN1.8kV
Vrsta kategorije 2Da
Nazivni napon DC-V
Nazivna udarna struja pražnjenja (8/20)20kA
Signalizacija na uređajuOptički
Maks. trajni napon AC440V
Maks. presjek vodiča savitljiv (finožilni)16mm²
Stupanj zaštite od napona N-PE1.4kV
Bez struje curenjaDa
Integrirani pomoćni osiguračNe
Konfiguracija sustava TNDa
Konfiguracija sustava DCNe
Prekidna sposobnost kratkog spoja (Isccr)100kA
Maks. udarna struja pražnjenja (8/20)160kA
Integrirana zaštita od kratkog spojaNe
Stupanj zaštite (IP)IP20
Konfiguracija sustava TN-CSDa
Maks. presjek vodiča puni (puni, višežilni)25mm²
Konfiguracija sustava ostaloNe
Maks. PV-napon-V
Konfiguracija sustava TN-SDa
Maks. trajni napon DC-V
Maks. prekostrujni zaštitni uređaj, paralelni spoj (osigurač)125A
Konfiguracija sustava TTDa
Integrirana zaštita od kratkog spoja selektivna prema osiguraču gG-A
Maks. prekostrujni zaštitni uređaj, serijski spoj (osigurač)125A
Konfiguracija sustava TN-CNe
Konfiguracija sustava ITNe
*VPC je veleprodajna cijena bez PDV-a (poreza na dodanu vrijednost). Za veleprodajne popuste, molimo Vas da se registrirate kao veleprodajni kupac
2CTB803973R1500 | OVR T2 3N 40-440 P TS QS
Zašto se registrirati?
- Veleprodajne cijene s popustima
- Dostupnost zaliha u stvarnom vremenu
- Pristup računima i otpremnicama
- Povijest narudžbi i često naručivani artikli
- Ekskluzivne B2B ponude
i još mnogo više...
Detalji
- ODVODNIK PRENAPONA,TIP T2, 440V, UTIČNI, POMOĆNI K
- Zaštita od munje, prenapona i oprema za uzemljenje
- Uređaj za zaštitu od prenapona za sustave napajanja
- 1 KOM
- ABB
DetaljiTehničke specifikacije
Tehničke specifikacije
Način montaže
DIN tračnica (gornja tračnica) 35 mm
S kontaktom za daljinsku signalizaciju
Veličina konstrukcije
4 modularni razmak
Broj vodiča (bez uzemljenja)
4
Razina zaštite od napona
2.1kV
Nazivni napon AC
230V
Stupanj zaštite od napona LN
1.8kV
Vrsta kategorije 2
Nazivni napon DC
-V
Nazivna udarna struja pražnjenja (8/20)
20kA
Signalizacija na uređaju
Optički
Maks. trajni napon AC
440V
Maks. presjek vodiča savitljiv (finožilni)
16mm²
Stupanj zaštite od napona N-PE
1.4kV
Bez struje curenja
Integrirani pomoćni osigurač
Konfiguracija sustava TN
Konfiguracija sustava DC
Prekidna sposobnost kratkog spoja (Isccr)
100kA
Maks. udarna struja pražnjenja (8/20)
160kA
Integrirana zaštita od kratkog spoja
Stupanj zaštite (IP)
IP20
Konfiguracija sustava TN-CS
Maks. presjek vodiča puni (puni, višežilni)
25mm²
Konfiguracija sustava ostalo
Maks. PV-napon
-V
Konfiguracija sustava TN-S
Maks. trajni napon DC
-V
Maks. prekostrujni zaštitni uređaj, paralelni spoj (osigurač)
125A
Konfiguracija sustava TT
Integrirana zaštita od kratkog spoja selektivna prema osiguraču gG
-A
Maks. prekostrujni zaštitni uređaj, serijski spoj (osigurač)
125A
Konfiguracija sustava TN-C
Konfiguracija sustava IT
VPC je veleprodajna cijena bez PDV-a (poreza na dodanu vrijednost). Za veleprodajne popuste, molimo Vas da se registrirate kao veleprodajni kupac.
