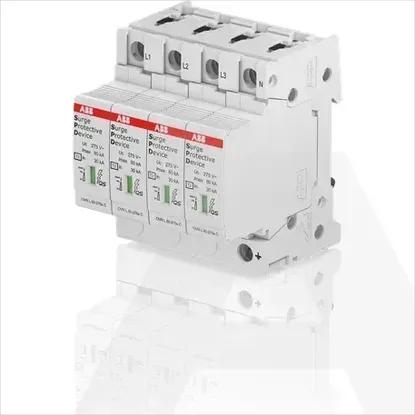

2CTB815708R2300 | OVR T2 4L 80-275s P QS
Šifra: 1661329
ProizvođačABB
Kataloški broj2CTB815708R2300
Tip proizvodaUređaj za zaštitu od prenapona za sustave napajanja
EAN kod3660308525529
Detalji
- •ODVODNIK PRENAPONA,TIP T2, 275V, SA SIGURNOSOM REZ
- •Zaštita od munje, prenapona i oprema za uzemljenje
- •Uređaj za zaštitu od prenapona za sustave napajanja
- •1 KOM
- •ABB
Tehničke specifikacije
Stupanj zaštite (IP)IP20
Način montažeDIN tračnica (gornja tračnica) 35 mm
Veličina konstrukcije4 modularni razmak
Maks. trajni napon AC275V
Broj vodiča (bez uzemljenja)4
Signalizacija na uređajuOptički
Maks. trajni napon DC-V
Razina zaštite od napona2.8kV
Nazivni napon AC230V
Stupanj zaštite od napona LN2.8kV
Maks. presjek vodiča savitljiv (finožilni)25mm²
Maks. presjek vodiča puni (puni, višežilni)35mm²
Integrirani pomoćni osiguračDa
S kontaktom za daljinsku signalizacijuDa
Nazivni napon DC-V
Nazivna udarna struja pražnjenja (8/20)20kA
Stupanj zaštite od napona N-PE2.8kV
Konfiguracija sustava DCNe
Konfiguracija sustava TNDa
Konfiguracija sustava TN-CNe
Konfiguracija sustava ITNe
Konfiguracija sustava TTNe
Konfiguracija sustava TN-SDa
Konfiguracija sustava ostaloNe
Konfiguracija sustava TN-CSDa
Maks. PV-napon-V
Vrsta kategorije 2Da
Maks. udarna struja pražnjenja (8/20)320kA
Prekidna sposobnost kratkog spoja (Isccr)100kA
Maks. prekostrujni zaštitni uređaj, paralelni spoj (osigurač)160A
Maks. prekostrujni zaštitni uređaj, serijski spoj (osigurač)160A
Integrirana zaštita od kratkog spojaNe
Integrirana zaštita od kratkog spoja selektivna prema osiguraču gG-A
Bez struje curenjaNe
